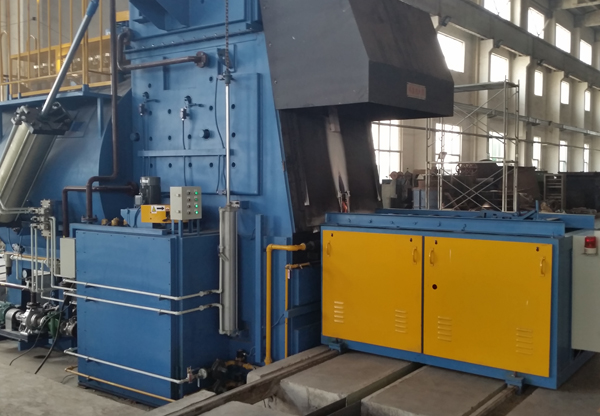

爐型應(yīng)依據(jù)不同的工藝要求及工件的類(lèi)型來(lái)決定

     1 、對(duì)于不能成批定型生產(chǎn)的，工件大小不相等的，種類(lèi)較多的，要求工藝上具有通用性、 多用性的，可選用箱式爐。

    2 、加熱長(zhǎng)軸類(lèi)及長(zhǎng)的絲桿，管子等工件時(shí)，可選用深井式電爐。

    3 、小批量的滲碳零件，可選用井式氣體滲碳爐。

    4 、對(duì)于大批量的汽車(chē)、拖拉機(jī)齒輪等零件的生產(chǎn)可選連續(xù)式滲碳生產(chǎn)線或箱式多用爐。

    5 、對(duì)沖壓件板材坯料的加熱大批量生產(chǎn)時(shí)，最好選用滾動(dòng)爐，輥底爐。

    6 、對(duì)成批的定型零件，生產(chǎn)上可選用推桿式或傳送帶式電阻爐（推桿爐或鑄帶爐）

    7 、小型機(jī)械零件如：螺釘，螺母等可選用振底式爐或網(wǎng)帶式爐。

    (1)、處理溫度低，時(shí)間短，工件變形小。

    (2)、不受鋼種限制，碳鋼、低合金鋼、工模具鋼、不銹鋼、鑄鐵及鐵基粉未冶金材料均可進(jìn)行軟氮化處理。工件經(jīng)軟氮化后的表面硬度與氮化工藝及材料有關(guān)。

   (3)、氮化爐能顯著地提高工件的疲勞強(qiáng)度、耐磨性和耐腐蝕性。  熱處理多用爐廠家在干摩擦條件下還具有抗擦傷和抗咬合等性能。

    (4)、由于軟氮化層不存在脆性ξ相，故氮化層因而具有一定的韌性，不容易剝落。

    因此，目前生產(chǎn)中軟氮化已廣泛應(yīng)用于模具、量具、刀具（如：高速鋼刀具）等、曲軸、齒輪、氣缸套、機(jī)械結(jié)構(gòu)件等耐磨工件的處理。

    我們知道熱處理過(guò)程中加熱過(guò)熱最易導(dǎo)致奧氏體晶粒的粗大，使零件的機(jī)械性能下降。

     1. 一般過(guò)熱： 加熱溫度過(guò)高或在高溫下保溫時(shí)間過(guò)長(zhǎng)，引起奧氏體晶粒粗化稱(chēng)為過(guò)熱。粗大的奧氏體晶粒會(huì)導(dǎo)致鋼的強(qiáng)韌性降低，脆性轉(zhuǎn)變溫度升高，增加淬火時(shí)的變形開(kāi)裂傾向。而導(dǎo)致過(guò)熱的原因是爐溫儀表失控或混料（常為不懂工藝發(fā)生的）。過(guò)熱組織可經(jīng)退火、正火或多次高溫回火后，在正常情況下重新奧氏化使晶粒細(xì)化。

    2. 斷口遺傳 ：有過(guò)熱組織的鋼材，重新加熱淬火后，雖能使奧氏體晶粒細(xì)化，但有時(shí)仍出現(xiàn)粗大顆粒狀斷口。產(chǎn)生斷口遺傳的理論爭(zhēng)議較多，一般認(rèn)為曾因加熱溫度過(guò)高而使 MnS 之類(lèi)的雜物溶入奧氏體并富集于晶界面，而冷卻時(shí)這些夾雜物又會(huì)沿晶界面析出，受沖擊時(shí)易沿粗大奧氏體晶界斷裂。
